PERAWATAN SISTEM PENGISIAN (PEMERIKSAAN ARUS DAN TEGANGAN PENGISIAN)

PEMERIKSAAN ARUS DAN TEGANGAN PENGISIAN TANPA BEBAN
Langkah-langkah pemeriksaan arus dan tegangan pengisian tanpa beban meliputi:
1. Hubungkan clem positif volt meter dengan terminal positif baterai dan clem negatif volt meter dengan terminal negatif baterai.
2. Pasang amper meter dengan memasang clem induksi pada kabel positif baterai.

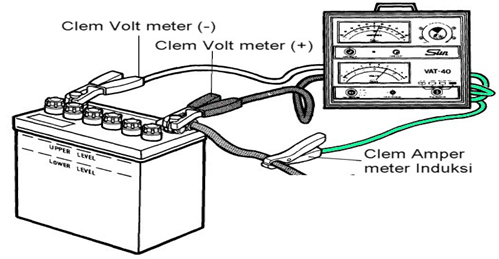

Pemasangan Volt-Amper meter
3. Hidupkan mesin, atur putaran mesin dari putaran idle sampai putaran 2000 rpm.
4. Periksa penunjukan pada Volt-Amper meter.
Standar penunjukan untuk sistem pengisian regulator mekanik: Arus kurang dari 10 A dan tegangan: 13,8-14,8 volt.
Standar penunjukan untuk sistem pengisian IC regulator: Arus kurang dari 10 A dan tegangan untuk regulator tipe A: 13,8-14,1 volt sedangkan tegangan tipe M: 13,9-15,1 volt.

Arus dan Tegangan Pengisian Tanpa Beban

PEMERIKSAAN ARUS DAN TEGANGAN PENGISIAN DENGAN BEBAN
1. Pasang Volt meter yaitu menghubungkan clem positif pada terminal positif baterai dan clem negatif pada terminal negatif baterai.
2. Pasang amper meter dengan memasang clem induksi pada kabel positif baterai.

Pemasangan Volt-Amper meter
3. Hidupkan mesin, atur putaran mesin dari putaran idle sampai 2000 rpm, Hidupkan lampu kepala dan fan AC. Periksa penunjukan pada Amper-Volt meter.
Standar penunjukan untuk regulator mekanik , arus lebih dari 30 A dan tegangan: 13,8-14,8 A.
Standar penunjukan tegangan untuk sistem pengisian IC regulator, IC tipe A: 13,8-14,1 volt sedangkan regulator tipe M: 13,9-15,1 volt.

Tegangan dan Arus dengan Beban
Apabila setelah dilakukan pemeriksaan seperti di atas dan hasil dari pemeriksaan arus serta tegangan kurang dari spesifikasi, maka lakukan langkah berikut:
  1. Periksa tegangan antara terminal positif baterai dengan terminal B alternator, tegangan harus NOL volt, jika ada tegangan berarti ada sambungan yang kurang kuat atau putus.
  2. Periksa tegangan antara bodi alternator dengan terminal negatif baterai, tegangan harus NOL volt, bila ada tegangan maka pemasangan alternator kurang baik, terminal kotor atau kabel massa kendor/berkarat.
    Pemeriksaan Kabel atau Konektor Kotor atau Kendor
Jika hasil pemeriksaan arus dan tegangan menunjukan sistem pengisian tidak berfungsi, yaitu tidak ada arus pengisian maka:
  • Tipe regulator mekanik: Hubungkan terminal F dengan terminal B menggunakan kabel jumper, dengan langkah ini jika arus pengisian normal maka kemungkinan yang rusak adalah regulator, fuse atau kabel regulator lepas. Bila tidak ada arus pengisian kemungkinan alternator yang rusak maka harus di overhaul.
  • Tipe IC regulator: Pada sistem pengisian dengan IC regulator bila tidak ada arus pengisian, maka hubungkan terminal F dengan bodi alternator menggunakan kawat atau penghantar. Bila arus pengisian menjadi normal maka kemungkinan yang rusak adalah IC regulator. Jika tetap tidak ada pengisian kemungkinan yang rusak adalah alternatornya dan harus di ovelhaul.
Jumper Pada Alternator dengan IC Regulator
