Proyeksi orthogonal

  1. Dasar-dasar Proyeksi orthogonal

Untuk dapat memproyeksikan benda secara orthogonal ( tegak lurus) perlu kita pahami dasar-dasar proyeksi orthogonal. Benda tidaj lain dibatasi oleh bidang dan garis potong dari bidang bidang tersebut. Untuk dapat memproyeksikan benda tersebut, kita harus dapat memproyeksikan bidang dan garis. Untuk memproyeksikan bidang sama dengan memproyeksikan 2 garis yang berpotongan pada bidang tersebut. Sedang untuk memproyeksikan garis adalah sama dengan memproyeksikan dua titik yang tidak berimpit pada garis tersebut. Berikut contoh proyeksi titik pada bidang proyeksi gambar 5.1a proyeksi garis PG pada bidang proyeksi, masing-masing untuk PQ // bidang proyeksi. Gambar 5.1b, PQ terletak sebarang terhadap bidang proyeksi, gambar 5.1.c dan PQ tegak lurus bidang proyeksi gambar 5.1d sedang pada gambar 5.2 menunjukkan urut-urutan proyeksi orthogonal dari suatu benda pada satu bidang proyeksi.
clip_image003

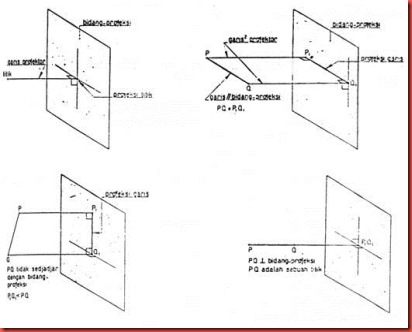

Gambar 5.1. Proyeksi Orthogonal dari titik dan garis
clip_image005

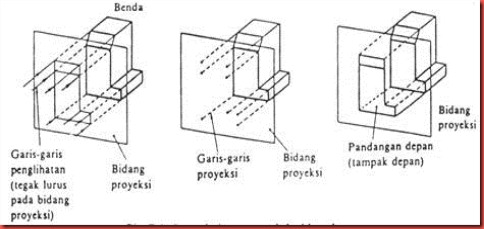

Gambar 5.2. Proyeksi Orthogonal dari benda
  1. Proyeksi Orthogonal dalam gambar teknik

Dalam gambar teknik kita mengenal dua macam proyeksi, yaitu

a. Proyeksi Eropa atau proyeksi sudut pertama dan

b. Proyeksi Amerika atau proyeksi sudut ketiga

a. Proyeksi Eropa

Ketentuan dari proyeksi eropa, benda terletak antara pengamat dan bidang proyeksi. Cara memproyeksikan :
Benda yang akan kita proyeksikan harus kita rencanakan mana yang kita anggap sebagai pandangan depan, misalnya A adalah pandangan depan, B adalah pandangan atas, C adalah pandangan kiri, D Pandangan Kanan, E pandangan bawah, dan F pandangan Belakang ditunjukkan oleh anak panah pada gambar 5.3a. Ini menunjukkan dari arah mana pengamat/ orang akan memproyeksikan.
Kemudian benda kita masukkan kedalam kubus yang transparan ( tembus pandang) gambar 5.3b. Dengan kekentuan dari proyeksi eropa di atas, maka gambar proyeksi pandangan depan ( A) ada dibidang sisi belakang dari kubus, gambar proyeksi pandangan atas (B) ada di sisi bawah, gambar proyeksi pandangan kiri ( C) ada di sisi kanan, Gambar proyeksi pandangan kanan ( D) ada di sisi kiri, GAmbar proyeksi pandangan bawah (E) ada dibidang sisi atas dan gambar proyeksi belakang ada dibidang sisi depan Gambar 5.3b
Kemudian sebagian dari rusuk-rusuk dari kubus tersebut kita potong dan bidang sisinya kita rebahkan kebidang belakang dari kubus, sehingga menjadi satubidang dengan gambar proyeksi pandangan depan.
Bila garis-garis rusuk kubus tersebut kita hilangkan, maka terlihat hasil proyeksi eropa seperti pada gambar 5.3d
Ciri-ciri dari hasil proyeksi eropa :
    1. Pandangan atas terletak dibawah pandangan depan
    2. Pandangan kiri terletak dikanan pandangan depan
    3. Pandangan kiri terletak di kiri pandangan depan
    4. Panfangan bawah terletak di atas pandangan depan
clip_image007
Gambar 5.4. Proyeksi Eropah atau Proyeksi Sudut Pertama

b. Proyeksi Amerika

Ketentuan dari proyeksi amerika , bidang proyeksi terletak antara pengamat dan benda. Cara memproyeksikannya : Benda yang akan kita proyeksikan kita ambil sama dengan benda yang diproyeksikan dengan cara eropa, gambar 5.3.a, termasuk arah memandangnya.
Kemudian benda kita masukkan dalam kubus yang transparan ( tembus pandang) gambar 5.4a. Dengan ketentuan dari proyeksi amerika di atas, maka gambar proyeksi pandangan Depan (A) ada dibidang sisi depan kubus, gambar proyeksi pandangan atas (B) ada di bidang atas, Pandangan sisi kiri (C) ada di sisi kiri, pandangan sisi kanan (D) ada di sisi kanan , pandangan bawah (E) ada di sisi bawah, pandangan sisi belakang (F) ada di belakang lihat gambar 5.4a
Kemudian sebagian dari rusuk-rusuk dari kubus tersebut kita potong dan bidang sisinya kita rebahkan kebidang belakang dari kubus, sehingga menjadi satubidang dengan gambar proyeksi pandangan depan.
Bila garis-garis rusuk kubus tersebut kita hilangkan, maka terlihat hasil proyeksi Amerika seperti pada gambar 5.4c
Ciri-ciri dari hasil proyeksi Amerika :
    1. Pandangan atas terletak di atas pandangan depan
    2. Pandangan kiri terletak dikiri pandangan depan
    3. Pandangan kiri terletak di kanan pandangan depan
    4. Panfangan bawah terletak di bawah pandangan depan
clip_image009

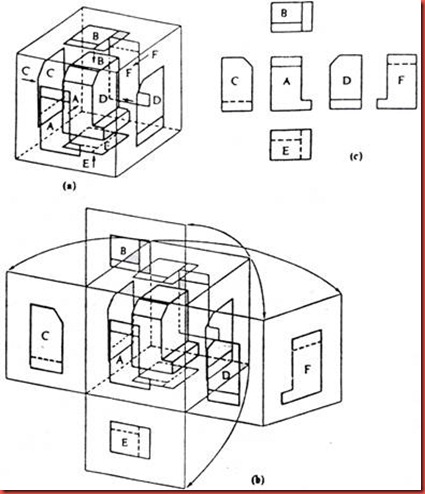

Gambar 5.4. Proyeksi Amerika atau Proyeksi sudut ketiga
